راهبند پارکینگی ، راهبند بازویی هیدرولیک و الکترو مکانیک شار
راهبند بازویی هیدرولیک و الکترومکانیک شار – راهبند هوشمند پارکینگ – راهبند پارکینگی کارت خوان

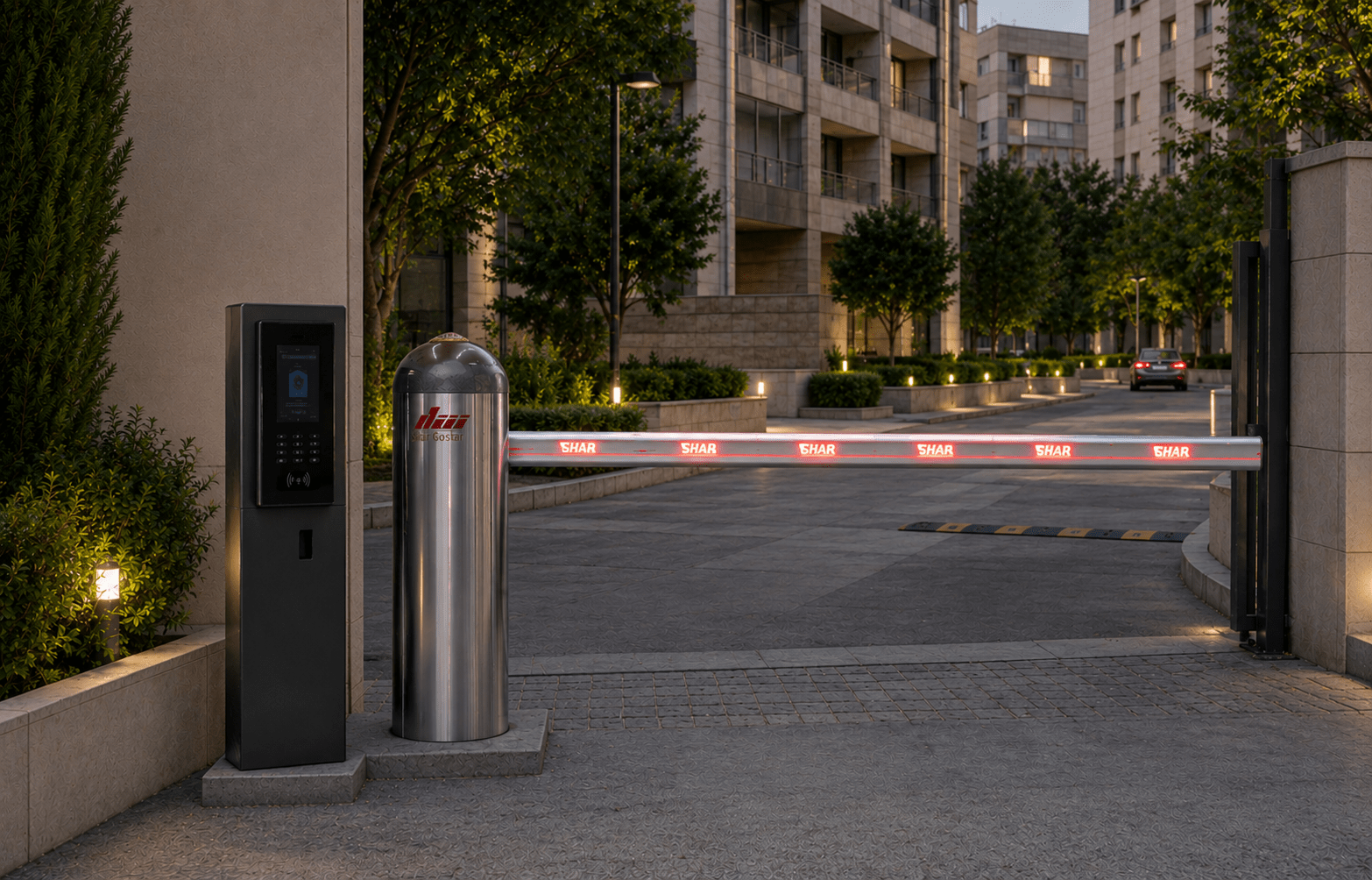

راهبند پارکینگ هیدرولیک شار به شکلی طراحی شده است که بازوی آن معمولاً از جنس فلزی یا آلومینیومی سبک ساخته شده و به وسیلهی یک موتور الکتریکی کنترل میشود. طول بازو میتواند بسته به نیاز کاربران متغیر باشد، اما معمولاً بین ۲ تا ۸ متر است.
راهبند هیدرولیک بازوی شار با سرعت عملکرد قابل تنظیم و قابلیت اتصال به انواع تجهیزات کنترل تردد و زیبائی منحصر به فرد محصولی کار آمد را در اختیار شما قرار داده است.
در راهبندهای پارکینگ با تردد بالا و نا محدود سیستم هیدرولیک بکارگرفته میشود تا از داغی دستگاه جلوگیری شود.
سیستم هیدرولیک در تولید راهبند بسیار سودمند میباشد، زیرا در مقایسه با راهبندهای الکترومکانیکی اصطکاک قطعات کم می شود و عمر دستگاه بالا رفته و همچنین نیاز به سرویس های دوره ای به حداقل می رسد.
برخی دیگر مزایای سیستم هیدرولیک بی صدا شدن دستگاه و سرعت و قدرت بالاتر دستگاه های راهبند می باشد.
راهبندهای پارکینگ هیدرولیک معمولاً در مکانهای با تردد بالا یا نیاز به امنیت بیشتر (مانند پارکینگهای تجاری، فرودگاهها، مراکز نظامی و …) به کار میروند.
راهبند های پارکینگ شار در بسیاری از اماکن و سازمانهای کشور نصب و راه اندازی شده و رضایت مشتریان را در بر داشته است. این راهبندها قابلیت حذف نیروی انسانی و قابلیت اتصال به کنترلرهای کارت خوان – پلاک خوان و اتوماسیون پارکینگ را دارند.
ویژگیهای راهبند پارکینگ هیدرولیک بازویی شار
- موتور هیدرولیک قدرتمند
- سرعت بسیار بالا
- ایمنی و رعایت استاندارد های تولید
- قابل ارتقای نرم افزاری بوسیله پورت usb و امکان اتصال به BMS
- دارای ماژول شبکه مجهز به کنتاکتورهای خروجی سیگنال
- قابل کنترل از طریق dry contact تحت شبکه
- قابلیت کنترل باز و بسته شدن بصورت تحت شبکه
- قابلیت اعلام وضعیت گیت (باز و بسته ) بصورت تحت شبکه
- عدم بکارگیری قطعات سایشی در سیستم انتقال نیرو و افزایش راندمان
- عدم افتادگی بازو به مرور زمان و امکان تنظیم زاویه آن
- عدم محدودیت تردد جهت بکارگیری در سازمانها و شرکت های بزرگ
- دستیابی آسان به قطعات یدکی در داخل کشور
- عدم نیاز به سرویس دوره ای
- رنگ اپوکسی سه پوششه
- بکارگیری سیستم میکرو کامپیوتری و قابل اتصال به کنترلرهای کارت خوان – پلاک خوان – اتوماسیون پارکینگ
- قابلیت اتصال به سیستم انکودر
- امکان تغییر جهت حرکت بازو در هر نقطه
- مجهز به فلاشر ضد ضربه و ضد آب با دو برنامه
- مجهز به چراغ گسترده ضد آب روی بازو با دو برنامه
- قدرت و سرعت بالای حرکت بازو
- حرکت یکنواخت بازو و بدون صدا
- بکارگیری سیستم متعادل کننده
- مجهز به چشم الکترونیک جهت حفاظت خودرو
- راهبندهای بازویی شار مستحکم بوده و با شرایط مختلف آب و هوایی تست شده و سازگار میباشد. از دمای -۳۰ تا دمای ۶۵ درجه.
نحوه کارکرد راهبند هیدرولیک پارکینگ
راهبند پارکینگ هیدرولیک (Hydraulic Barrier) از قدرت سیال تحت فشار (روغن هیدرولیک) برای حرکت بازو یا بوم (boom) خود استفاده میکند. این سیستمها معمولاً در مکانهای با تردد بالا به کار می روند.
-
باز شدن راهبند :
-
با دریافت سیگنال (مثلاً از ریموت، کارت یا سنسور پلاک)، پمپ هیدرولیک فعال میشود.
-
روغن تحت فشار به سیلندر هیدرولیک تزریق شده و پیستون را حرکت میدهد.
-
این حرکت باعث بلند شدن بازو میشود.
-
-
بسته شدن راهبند:
-
پس از عبور خودرو یا زمان معین، شیرهای هیدرولیک جهت روغن را تغییر میدهند.
-
بازو به آرامی پایین میآید
-
-
حالت اضطراری:
-
در صورت قطع برق، میتوانند با باتری پشتیبان و به صورت دستی (Manual Release) باز و بسته شوند.
-
راهبند بازویی الکترومکانیک شار
طراحی راهبند الکترومکانیک «شارگستر» با هدف بکارگیری در انواع پارکینگ ها با عرض معبرهای متفاوت و طول بازو ۲ الی ۶ متری با تردد کمتر و قیمت به صرفه صورت گرفته است.
این محصول دارای سیستم موتور گیربکس یکپارچه قدرتمند ساخت آلمان و مرکز کنترل میکرو کامپیوتری هوشمند جهت ترددهای محدود تر است که برای انواع مراکز اداری و مسکونی بسیار مناسب خواهد بود.
از دیگر مزیت های آن می توان به بدنه قوی با رنگ سه پوششه، مقاوم در مقابل نور خورشید و رطوبت شدید، بازوی چراغ دار و طراحی منحصر به فرد اشاره کرد که محصولی زیبا و کارآمدی را به وجود آورده است.
به دلیل آنکه در این محصول یک سیستم محرک موتور گیربکس یکپارچه به کار گرفته شده و اتصالات فی ما بین و قطعات فرسایشی را کاهش می دهد، بنابراین محرکی قدرتمند بدون نیاز به سرویس دوره ای در اختیار مصرف کنندگان قرار داده می شود. همچنین نوع طراحی ویژه در ساختار مکانیکی و الکترونیکی راهبندهای «شار» امکان سرویس دهی در صورت نیاز را در حداقل زمان و کمترین هزینه میسر نموده است.
قابلیت اتصال راهبندهای شار به کنترلر ها و پلاک خوان ها
راهبند بازویی «شار» مجهز به ریموت کنترل رادیویی، چشم الکترونیک، فلاشر روی بدنه، بازوی چراغ دار، شستی دیواری و پلیت نصب است که قابل اتصال به انواع سیستم های کنترلی،کارت خوان ها، آر اف ای دی و دوربین های پلاک خوان ، حسگر اثر انگشت و … خواهد بود.
بر روی بدنه دستگاه راهبند یک فلاشر تعبیه شده است، وجود این فلاشر در تاریکی شب و یا اماکنی با نور کم و تاریک از برخورد اتومبیل با دستگاه جلوگیری میکند.
راهبندهای شار قابلیت اتصال به سیستم انکودر را دارا بوده که باعث میشود میله راهبند با خودرو برخورد نکند و به حالت اولیه بازگردد.
نصب راهبند و تجهیزات کنترلی
نصاب ماهر از مهمترین فاکتورهای عملکرد راهبند میباشد. نصب راهبند بازویی پارکینگ پیچیده نبوده و لی دقت و مهارت بسیار مهم می باشد. راهبند بازویی متشکل از یک پایه و بوم میباشد که اندازه بوم با توجه به سفارش قابل تغییر بوده و در صورت تلسکوپی بودن میتوان سایز آن را تغییر داد.
تیم شارگستر با در نظر گرفتن محل اتاق نگهبانی و فاصله از دیوارهای مجاور فونداسیون بتونی را که حدودا به اندازه نیم متر میباشد آماده کرده و مقدمات جهت کابل کشی ، میله گذاری و پلیت گذاری را آماده می کنند. محل نصب نباید مانع عبور و مرور عابر پیاده باشد و همچنین بهتر است در مکان تجمع آب و رطوبت قرار نگیرد.
همچنین با توجه به نیاز کابر مقدمات نصب کارت خوانها ، سنسورها ، دوربین های پلاک خوان و RFID انجام و طراحی خواهد شد.
پس از اتمام نصب نرم افزارهای مورد نیاز و کار با دستگاه آموزش داده خواهد شد.
راهبند بازویی شار دارای پنج سال گارانتی تعویض قطعات می باشد.
راهبندهای بازویی شارگستر ساخت داخل
راهبند بازویی یکی از متداولترین سیستمهای کنترل تردد در پارکینگها، مجتمعهای تجاری، ساختمانهای اداری و اماکن خصوصی است.راهبند بازویی شار با طراحی مدرن و هوشمند و کارآمد، امکان مدیریت خودروها و محدود کردن دسترسی را فراهم میکند.
گروه صنعتی شارگستر ، شرکتی دانش بنیان با بیش از سه دهه فعالیت و موفقیت روز افزون در عرصه تولید داخلی و با در نظر گرفتن مشکلات ارزی کشور تولید کننده برتر انواع راه بند ایرانی اتوماتیک با قابلیت فراتر از محصولات غربی و قابل رقابت با راهبندهای اروپایی از قبیل فک و فادینی و می باشد و اینک راهبندهای پارکینگ شار در بالاترین مراکز کشور مانند فرودگاهها، مراکز تجاری و ساختمانها بکارگرفته می شود .
طول بازو | ۲ تا ۸ متر |
جنس بازو | آلومینیوم با مقطع بیضی و LED گسترده |
سرعت عملکرد | ۲ تا ۴ ثانیه |
سیستم محرکه | هیدرولیک |
سیستم کنترل | میکروکامپیوتر |
ارتباطات | USB port,Dry contact,RS out put |
تعداد تردد در شبانه روز | نامحدود |
درجه حرارت کارکرد | -۳۰ الی +۶۵ |
میزان رطوبت مجاز | ۹۰ % |
درجه حفاظت | IP67 |
ولتاژ کار | ۲۲۰ ولت+-۱۰ |
تجهیز محافظت از برخورد با مانع | سنسور IR |
قدرت موتور | ۳۶۵ w |
بدنه | فلزی به ضخامت ۳ میلیمتر |
ابعاد دستگاه | ۳۵۰*۳۰۰*۱۱۰۰ |
کنترل از راه دور | دارد (۲ عدد قابل افزایش) |
حالت دستی | دارد |
ایمنی | عدم آسیب پذیری در صورت برخورد متعارف |
قیمت راهبند | به علت نوسانات با ما تماس بگیرید.۰۲۱۲۲۲۲۲۰۷۲ |
نصب راهبند | پس از ثبت سفارش |
شستی دستی با قابلیت تغییر جهت و فرمان لحظه ای
ریموت کنترل رادیویی برد بالا با قابلیت تغییر جهت لحظه ای
